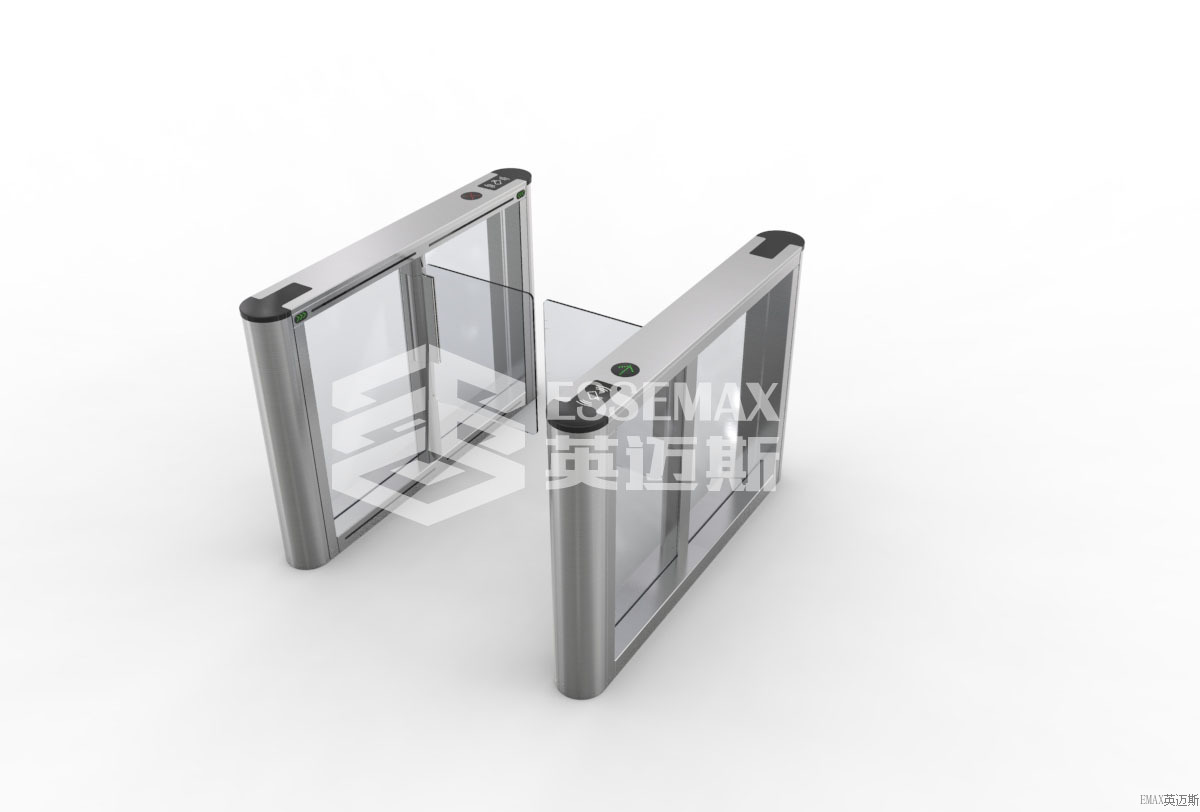

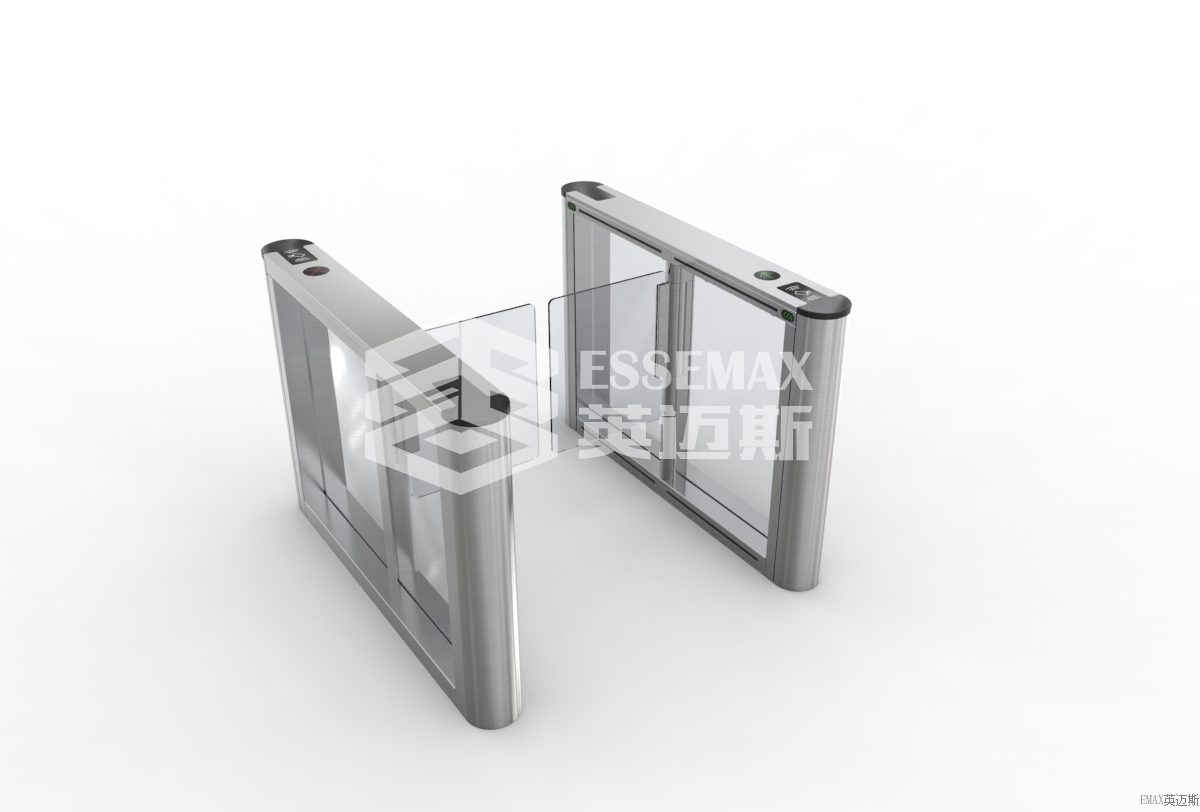

EMAX翼閘，為通道管理設備之一，主要用于人行通道管理；具有快速打開、安全、方便等特點，是行人高頻率出入通道的理想管理疏導設備；現已廣泛應用于機場、地鐵站、車站、碼頭、景點、公園、單位人行通道等，可以配合智能卡實現脫機型售票管理系統功能、形成人員進出的無人值守管理。
應用范圍:
旅游風景區、游樂園 、電影院
智能樓宇、政府大樓 工業設施
車站、機場
高檔小區會所
圖書館、學校
功能特點：
1、SUS304不銹鋼原廠拉絲，厚2.0mm，10mm有機玻璃擋板
2、全電腦數控激光切割、折彎，整機精焊，精磨工藝，亮邊處理
3、采用自主PLC通道控制器，九多種通行控制模式靈活選擇與可任意自定義編程功能。
4、防沖防夾智能勸阻功能，在通道門復位的過程中遇阻時，自動反彈或在規定的時間內電機自動停止工作，且力度很小(≤2Kg)，在沒有接收到開閘信號時，通道門自動鎖死，最大承受120Nm的沖擊；同時發出聲光報警與聯動
5、伺服電機，精準定位，響應快速度高、慣量小、轉動平滑力矩穩定、長壽命免維護，無故障運行大于500萬次
6、雙向LED通道狀態顯示，智能方向引導，指引行人正確、快捷通行
7、多組紅外傳感器智能檢測，故障、非法闖入、反向逆行及防尾隨報警功能
8、7寸TFT液晶顯示屏，嵌入式組態軟件可靈活編程與設置各種工作控制模式，具有故障自檢與報警提示功能，具有強大的圖像顯示與數據處理功能
9、具有統一、標準的對外電氣接口,可與其他讀寫裝置掛接，便于集成，并能通過管理計算機實現遠程控制與管理，極大地方便了維護使用
10、具有自動復位功能，即讀卡后，行人在系統規定的時間內未通行時，系統自動取消本次通行權限，復位時間值可在線設置
11、具有消防聯動與通電開啟功能，斷電時門翼自由轉動，使通道閘門處于開啟狀態，形成透明通道，滿足消防疏散
12、具有自動復位功能，開閘后，在規定的時間內未通行時，系統將自動取消用戶的此次通行的權限，通行時間限制可由用戶自定義配置；
13、具有遠程控制管理，遠距離操作閘門所處狀態的功能，并提供聯動輸入接口，以滿足用戶的特殊需求及消防聯動啟動聲光報警與自動解鎖復位功能
14、采用工業級PLC控制，具備高精度角度分辨、零度自檢與過流保護功能
15、標準接口便于集成各種身份識別系統，實現門禁、訪客、考勤、檢票等功能
技術參數：
1、箱體尺寸：1500mm*100mm*950mm
2、驅動電機：直流無刷伺服電機
3、響應時間：0.15S
4、 機芯壽命：≥500萬次
5、通行速度：30-60人/分鐘
6、箱體材質：2.0mm厚 SUS304
7、通行方向：單向或雙向
8、擺動速度：≤0.5S
9、門板材料：10mm有機玻璃
10、 面板材料：SUS304
11、輸入電壓：AC220V±10%，50/60HZ
12、驅動電壓：DC24±10％
13、設備功耗：工作<300W,待機<100W
14、平均無故障：≥300萬次
15、開閘信號：干接點
16、通訊接口：TCP/IP,RS232,RS485,I/O,CAN總線
17、紅外檢測：檢測點數16-32對（標準20點）
18、顯示屏：7寸TFT液晶顯示屏
19、控制軟件：嵌入式組態軟件
20、通道寬度：600-900，標準600mm
21、環境溫度：-25℃～75℃
22、相對濕度：5％～85％
設備安裝：
1)準備好安裝設備的工具(錘鉆，膨脹螺絲，活動扳手，內六角扳手一套，螺絲刀，電工膠，剪線嵌)并根據裝箱清單清點配件;
2)明確系統組成和工作方式后，進行整體規劃，準備開始安裝;
3)整好安裝設備的地基基面后，把設備排列放好;
4)定好孔位后，鉆好孔，并預埋M12的地腳螺栓或膨脹螺栓;
5)將強電電纜線和弱電電纜線分別用3/4″PVC線管穿好，并用水泥埋好相應的位置;
6)將各機箱分別搬到相應的安裝位，先逐個對準地腳螺栓位;
7)檢查系統組成和工作方式是否正確，檢查無誤后，再進行下步工作;
8)打開機箱門，選其中一臺設備作為參考基準(最好選中間一臺作為參考基準)，將機座螺栓孔對準相應的地腳螺栓，并先預緊螺母;
9)打開相鄰一臺機箱門，將機座螺栓孔對準地腳螺栓并對齊已定的基準設備，預緊螺母;若有多臺需安裝以此類推;
10)參考接線圖，將電源線、控制線接好【閘機本身元器件連接控制板已經接好，只需找到帶線路板主機和相對應的通道副機---(有雙機芯的閘機可根據馬達等元器件是否組成同一通道來確定)】，用0.5MM聯機線(條件有限可用網線代替，但需使用雙股線)在接線柱(黑色柱子上有銅色螺絲)從上往下依次連接(導通為一體),根據現場需要然后在閘機板上SW1(進向開門)，SW2(出向開門)處接入無源開閘信號線各兩根，并接好系統保護地線;
11)待狀態檢查和功能調試合格后，再擰緊地腳螺母。
12)調試前準備：根據接線圖檢查電路接線,檢查電源接線及整個設備的其它接線正確.確認無誤后方可上電調試;（設備的保護地一定要可靠接地，否則不允許使用。）
